Подпорные стенки

Тема в разделе "Дорожки, площадки, подпорные стенки", создана пользователем Дмитрий, 27 дек 2017.

  1. Дмитрий

    Дмитрий Администратор Команда форума

    Регистрация:
    12 ноя 2017
    Сообщения:
    4.217
    Симпатии:
    30.101
    Пол:
    Мужской
    Регион:
    Минск
    Добрый день! Многими считается, что участки на склонах не совсем подходят для обустройства сада из-за возможных следующих неприятных моментов: вымывание почвы после обильных осадков и таяния снега, возможные оползни, трудности с перемещением по участку и уходом за растениями, сложности с поливом растений, дополнительные материальные затраты на обустройство подобных участков и т. д. Да, это так! Но не отказываться же от понравившегося участка только из-за того, что он расположен на склоне...:)! Одно из возможных решений, как справиться с вышеуказанными проблемами - организация подпорных стенок. Подпорные стенки делаются из различных материалов: дерева (ровные бревна), камня, кирпича, габионов. Я же хочу рассказать об организации подпорных стенок из бетона.
    [​IMG] [​IMG] [​IMG]
    Вкратце о технологии изготовления. Копалась траншея, около 70-90 см глубиной, на низ которой засыпался песок вместе со щебнем, около 30 см, в нее устанавливался каркас из свареной арматуры (чтобы конструкция получилась прочнее). После сооружалась опалубка из досок, которая удерживалась в ровном состоянии вбитыми в землю подпорками через каждые 1,5 метра, заливался раствор, и конструкция укрывалась от дождя. После высыхания, опалубка снимается, но не ранее, чем через 5-6 дней после заливки бетона. Пустоты между грунтом и бетонной стенкой, оставшиеся после снятия опалубки, засыпались песком на всю глубину. Причем, со стороны давления на стенку (где уровень выше), немного еще откапывался грунт, чтобы получить зазор ("щель") около 20 см между стенкой и грунтом... Таким образом, песчаная прослойка (подушка) есть везде, между стенкой и землей. В саму стенку, при заливке, закладывали либо куски трубок, либо перфорированную (дренажную) трубу, обмотанную геотекстилем, для отведения воды, чтобы вода не собиралась вдоль стены со стороны склона и не способствовала ее разрушению, особенно при замерзании в зимний период... И еще важный момент - подпорную стенку делали под небольшим углом к стороне давления (к склону). Считается, что так стенка лучше противостоит давлению на нее... Далее стенка облицовывалась искусственным камнем сбоку, и натуральным песчаником сверху. Для этого использовался эластичный клей для наружных работ. Позже искусственный камень покрывался раствором гидрофобизатора...
    [​IMG] [​IMG]
    Каких-то особых вопросов по подпорным стенкам, сделанным по такой схеме, за 4-5 лет с момента их изготовления, не возникало. Как видите, подпорные стенки выполняют не только укрепительную (защитную) функцию, но и позволяют разбить участок на зоны, являясь при этом декоративным элементом ландшафта, придавая саду на склоне очень эффектный и живописный вид...:podmigivaniya:!

  2. Leditata

    Leditata В теме

    Регистрация:
    11 янв 2018
    Сообщения:
    39
    Симпатии:
    172
    Пол:
    Женский
    Род занятий:
    адвокатура
    Регион:
    Брянск
    Дмитрий, классно у Вас все получается, молодцы! Скажите какой высоты подпорные стены над землей, бетон сами замешивали или покупали готовый и на каком расстоянии (сверху, снизу и друг от друга) устанавливали куски трубы для оттока воды? Спасибо за идеи!

    Marina, Marika55, Sogno и 3 другим нравится это.
  3. Маргола

    Маргола Марина

    Регистрация:
    10 янв 2018
    Сообщения:
    6.632
    Симпатии:
    26.171
    Пол:
    Женский
    Регион:
    Москва
    По мне так участок со склоном - настоящий подарок судьбы. Столько интересных возможностей открывается... :good:

    Galka, Seraphima, Новый Свет и 8 другим нравится это.
  4. Tatiana2002

    Tatiana2002 В теме

    Регистрация:
    12 янв 2018
    Сообщения:
    194
    Симпатии:
    1.224
    Пол:
    Женский
    Регион:
    Москва
    Полностью согласна!!! а еще лучше участок со склоном и ровной площадкой для дома, для уменьшения трудозатрат при строительстве....
    По мне, так ровный участок просто необходимо украсить искусственными возвышениями, что я и запланировала на своем ровном поле))) Но сколько это будет мне стоить, мамочки...

  5. Дмитрий

    Дмитрий Администратор Команда форума

    Регистрация:
    12 ноя 2017
    Сообщения:
    4.217
    Симпатии:
    30.101
    Пол:
    Мужской
    Регион:
    Минск
    Да, мы тоже так считаем! Естественный уклон делает участок более интересным и выразительным с точки зрения восприятия! К тому же создание таких декоративных вещей, как, например, ручей или водопад, на участке с уклоном решается проще и дешевле, чем на ровном, т. к. природа уже поучаствовала в их создании...:)

    Galka, Seraphima, Новый Свет и 9 другим нравится это.
  6. Дмитрий

    Дмитрий Администратор Команда форума

    Регистрация:
    12 ноя 2017
    Сообщения:
    4.217
    Симпатии:
    30.101
    Пол:
    Мужской
    Регион:
    Минск
    Татьяна, спасибо! По высоте они от 40 до 50 см. Бетон замешивался в бетономешалке, трубки для отведения воды устанавливались примерно через каждые 1,5 метра таким образом, чтобы их выход приходился у самого низа подпорной стенки с ее декоративной стороны, т. е. той, которая облицована искусственным камнем... Еще несколько фоток...:)
    [​IMG] [​IMG] [​IMG]

  7. Маргола

    Маргола Марина

    Регистрация:
    10 янв 2018
    Сообщения:
    6.632
    Симпатии:
    26.171
    Пол:
    Женский
    Регион:
    Москва
    Красота неописуемая!

  8. Ubber

    Ubber В теме

    Регистрация:
    9 янв 2018
    Сообщения:
    35
    Симпатии:
    316
    Пол:
    Мужской
    Регион:
    Москва
    Поделюсь немного опытом по созданию высоких подпорных стенок - может кому пригодится :) Так как участок тоже на склоне с достаточно большим уклоном, то предусматривалось несколько террас с достаточно высокими стенками - от 80 до 120 см. Классическим образом получалось бы весьма трудозатратно, поэтому подпорки сделал в виде бетонного ростверка на сваях из НКТ железных труб. В этом случае бетон льется именно только над уровнем земли без заглубления в грунт. Бурится мотобуром скважина на 1,2 метра глубиной, вставляется железная труба НКТ (расстоянием друг от друга 3-5 метра в зависимости от высоты стенки) и засыпается гравийным щебнем 5-20 с послойной трамбовкой и проливкой, далее варится арматура между ними, ставится опалубка и льется бетон. Под лентой совсем небольшая песчаная подушка и сбоку где высокие стенки для снятия давления со стенки дренажка (впоследствии использовал трубы Канатекс - дренажка с искусственным наполнителем - очень удобно и быстро монтируется без заморочек с гравием).

    Сама фактура стенок еще не готова - впоследствии все будут заштукатурены белым под дом, и сверху сделаю псевдоблоки из обожженной доски.


    Вложения:

  9. Новый Свет

    Новый Свет тот ещё

    Регистрация:
    16 янв 2018
    Сообщения:
    267
    Симпатии:
    2.303
    Пол:
    Мужской
    Регион:
    Москва
    Вставлю тоже 5 копеек про подпорные стенки. Камень, сухая кладка.
    Сразу оговорюсь - не для всех участков такие подойдут. Участок должен быть сухой, чтобы ливни и паводки не носились ручьями по склонам. Иначе нужно заморачиваться на дренажные системы, что может оказаться сложным и затратным, и свести на нет основное преимущества данного варианта: быстрота, бюджетность.
    Итак, две террасы отданные под клумбы, возвышающиеся над газоном на 20-50 см.
    С учётом того, что косить приходиться мне, было решено избавиться от неудобий.
    - прорыта траншея на пол-штыка под предполагаемой подпорной стенкой.
    - не поля клумбу, не срезая дёрн со склона застелено геотекстилём 150.
    - под подпорную стенку просыпано 10 см песка.
    - уложен крупный, средний, мелкий камень.
    - сзади засыпан песком.
    - геотекстиль на клумбе засыпан дроблёнкой и корой.
    Всё. Пару трудодней. 1000 геотекстиль (не считая самой клумбы), 3 тачки песка. Камень (оказался свой).
    Возможность беспроблемного демонтажа и ремонтнопригодность.
    В дальнейшем по краю и между камней планируется высадить стелющиеся, свисающие, мхи и прочии...)


    Вложения:

    • PIC_0399.JPG
      Размер файла:
      416,6 КБ
      Просмотров:
      99
    • PIC_0409.JPG
      Размер файла:
      274,9 КБ
      Просмотров:
      96
    • DSCF6308.JPG
      Размер файла:
      849,7 КБ
      Просмотров:
      98
    • DSCF6309.JPG
      Размер файла:
      589,6 КБ
      Просмотров:
      103
    • DSCF6310.JPG
      Размер файла:
      858,1 КБ
      Просмотров:
      106
    • DSCF6311.JPG
      Размер файла:
      808,3 КБ
      Просмотров:
      106
    • DSCF6313.JPG
      Размер файла:
      882,2 КБ
      Просмотров:
      106
    • PIC_0464.JPG
      Размер файла:
      478,2 КБ
      Просмотров:
      106
  10. Маргола

    Маргола Марина

    Регистрация:
    10 янв 2018
    Сообщения:
    6.632
    Симпатии:
    26.171
    Пол:
    Женский
    Регион:
    Москва
    Очень здОрово получилось :good:

    Seraphima, Лёля, Marika55 и 2 другим нравится это.
  11. Tatiana2002

    Tatiana2002 В теме

    Регистрация:
    12 янв 2018
    Сообщения:
    194
    Симпатии:
    1.224
    Пол:
    Женский
    Регион:
    Москва
    Новый Свет, очень хорошо получается, да еще когда и камни свои!!! Супер! Но, действительно, участок должен быть сухой, а у меня вода весной на лужайке долго стоит и не уходит в землю ( глина). Я, правда, в этом свои плюсы ищу ))))

  12. Новый Свет

    Новый Свет тот ещё

    Регистрация:
    16 янв 2018
    Сообщения:
    267
    Симпатии:
    2.303
    Пол:
    Мужской
    Регион:
    Москва
    Ох, Тань, с камнями вообще история забавная вышла.
    Понадобилась мне ямка в земле. Кубов на 15. Аккуратная. Шестиугольная. В опасной близости к забору и любимым растениям. По совокупности причин использование техники исключалось. Копать так копать...... Углубившись лопатой сантиметров на 40, понял, что без помощи профессиональных чёрных копателей не обойтись. Вызвал тёщу дорогую, как переговорщика и надсмотрщика, обозначил объём работ, места выгрузки грунта и уехал. 11 человек копали эту яму 3 дня, проклиная предварительную договорённость, неуступчивость тёщи, маму, папу, дядю Осю и особенно - проклятые каменюки, которые пошли просто пластом......
    В итоге за оговоренную сумму я получил, кроме ямы, кубов 5 симпатичного известняка.....


    Вложения:

    • DSCF5758.JPG
      Размер файла:
      715,9 КБ
      Просмотров:
      41
    • DSCF5759.JPG
      Размер файла:
      672,6 КБ
      Просмотров:
      41
    • DSCF5755.JPG
      Размер файла:
      938,6 КБ
      Просмотров:
      42
  13. Дмитрий

    Дмитрий Администратор Команда форума

    Регистрация:
    12 ноя 2017
    Сообщения:
    4.217
    Симпатии:
    30.101
    Пол:
    Мужской
    Регион:
    Минск
    Леш, заинтриговал! Погреб, бункер, джакузи :)? Мне кажется, что это еще одна интересная тема. :podmigivaniya:

    Galka, Seraphima, Leditata и 3 другим нравится это.
  14. Новый Свет

    Новый Свет тот ещё

    Регистрация:
    16 янв 2018
    Сообщения:
    267
    Симпатии:
    2.303
    Пол:
    Мужской
    Регион:
    Москва
    Хах, Дим! Всё намного прозаичнее - септик. Правда довольно интересный конструктивно, не слишком распространённый и не всем подходящий... Чуть позже, возможно, создам тему с подробностями....:podmigivaniya:

  15. Маргола

    Маргола Марина

    Регистрация:
    10 янв 2018
    Сообщения:
    6.632
    Симпатии:
    26.171
    Пол:
    Женский
    Регион:
    Москва


    Везёт же некоторым)

    Galka, Seraphima, Leditata и 3 другим нравится это.
  16. Tatiana2002

    Tatiana2002 В теме

    Регистрация:
    12 янв 2018
    Сообщения:
    194
    Симпатии:
    1.224
    Пол:
    Женский
    Регион:
    Москва
    Это мне только такие копатели попадаются, что говорят:"или не будем дальше копать, так как неуцчтенные обстоятельства вскрылись или доплачивайте"....ну мы доплачивали, например, за воду, которая начала спешно набираться в траншею под кабель, так что и стоять нельзя и землю не вынуть -как в болоте засасывает...
    Твердости мне не хватает, видимо....

    Galka, Seraphima, Сентябрина и 7 другим нравится это.
  17. Marika55

    Marika55 В теме

    Регистрация:
    23 янв 2018
    Сообщения:
    42
    Симпатии:
    316
    Пол:
    Женский
    Регион:
    Москва
    Согласна, хотелось бы тоже хоть одну подпорную стеночку, чтоб разнообразить ландшафт ярусами.

    Galka, Marina, Новый Свет и 3 другим нравится это.
  18. Нюша

    Нюша феечка

    Регистрация:
    9 янв 2018
    Сообщения:
    512
    Симпатии:
    4.879
    Пол:
    Женский
    Род занятий:
    Страхование
    Регион:
    Ленинградская область
    А что там за кирпичная стеночка виднеется? Можете показать :privetstvie:

    Новый Свет нравится это.
  19. Новый Свет

    Новый Свет тот ещё

    Регистрация:
    16 янв 2018
    Сообщения:
    267
    Симпатии:
    2.303
    Пол:
    Мужской
    Регион:
    Москва
    Почему нет, Лен?)
    Лёгонькие подпорные стеночки по всему вересковому саду. Чуть выше, чуть ниже, чуть неровно..... Сухая кладка, старый (обязательно) кирпич....


    Вложения:

    • DSCF6438.JPG
      Размер файла:
      628 КБ
      Просмотров:
      51
    • DSCF6439.JPG
      Размер файла:
      777,4 КБ
      Просмотров:
      51
    • DSCF6443.JPG
      Размер файла:
      722,6 КБ
      Просмотров:
      52

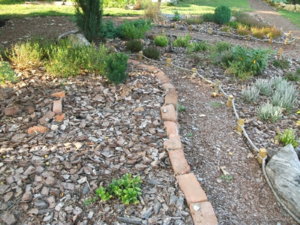

    • DSCF6444.JPG
      Размер файла:
      705,9 КБ
      Просмотров:
      51

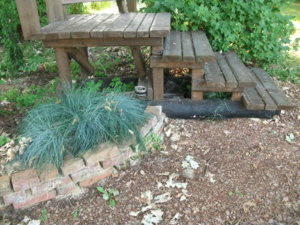

    • DSCF6450.JPG
      Размер файла:
      527,6 КБ
      Просмотров:
      51
    • PIC_0455.JPG
      Размер файла:
      509,8 КБ
      Просмотров:
      50
  20. Новый Свет

    Новый Свет тот ещё

    Регистрация:
    16 янв 2018
    Сообщения:
    267
    Симпатии:
    2.303
    Пол:
    Мужской
    Регион:
    Москва
    А вот так это делалось. Там всё и без слов ясно....


    Вложения:

    • DSCF5838.JPG
      Размер файла:
      824,7 КБ
      Просмотров:
      40

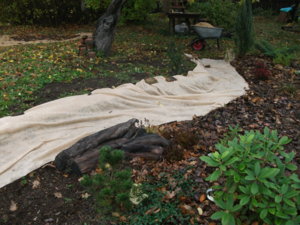

    • DSCF5841.JPG
      Размер файла:
      656,4 КБ
      Просмотров:
      40
    • DSCF5845.JPG
      Размер файла:
      757,9 КБ
      Просмотров:
      40
    • DSCF5847.JPG
      Размер файла:
      909 КБ
      Просмотров:
      40
    • DSCF5848.JPG
      Размер файла:
      910,1 КБ
      Просмотров:
      40
    • DSCF5849.JPG
      Размер файла:
      878,5 КБ
      Просмотров:
      40
