Пол решил сделать из шпунтованной сороковки, что прикупил на пол в мансарду.
Ширина от стенки до опорного бревна перил 1250мм, посчитал что доска выдержит... По расчетам разрушающая нагрузка на одну доску - 507 кг - это в среднем вес 5 человек, а на балконе у меня разместится едва ли трое...

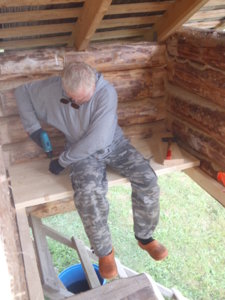

Первые доски легли

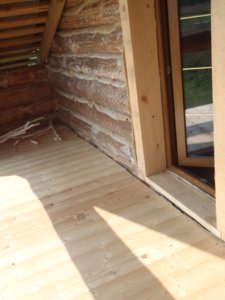

Ну и результат…



Кстати, не могу начать рабочий день( пока не почитаю историю строительства). ЖДЕМ!!!!!!!!



Так собраться с мыслями нужно... перелопатить кучу фото и выбрать, вспомнить как было... да и настрой нужен...



Глава двадцать седьмая. Лестница... свистать всех на верх!

По лесенке, по лесенке
На самый-самый верх
Я лезу по чудесенке,
И вот я выше всех!
Смотрите, свесив ноги, я
На облаке сижу,
Руками небо трогаю
И сверху вниз гляжу.
Игрушечным мне видится
Всё сверху: дом и сад,
Игрушечные движутся
Машины невпопад.
А, как спою все песенки,
Что знаю наизусть,
По лесенке-чудесенке
На землю я спущусь.

Когда всю жизнь ты, как по лестнице,
За счастьем по ступенькам лез,
То жаль, конечно, если выяснится,
Что это был не тот подъезд.

Еще зимой 2009-2010г.г. начал продумывать лестницу в мансарду, изучал информацию по обустройству и расчету лестниц, рисовал варианты, консультировался на строительных форумах. Из-за все той же моей ошибки, что я не указал рубщику направление балок перекрытий, возможное место под обустройство лестницы оказалось крайне мало…. После переезда под свою крышу вопрос о лестнице в мансарду встал остро. Супруга каждый раз с опаской и не без моей помощи поднималась по стремянке-помосту, который мы использовали на первых порах….

И я все чаще думал о решении этой задачи. А что мы имели по факту? Исходные данные:
Балка вдоль стены с расстоянием до нее 105 см. высота от чистового пола до низа балки 2,0. Толщина балки 15 см + толщина пола 4 см. Итого от чистового пола 1 этажа до чистового пола мансарды 2,19 см.
Проем по длине 2,60, НО нужно учесть, что под лестницей хочу поставить туалет с дверью шириной 60 см. Высота стандартная, хотя наверное придется обрезать до 1,8-1,9.

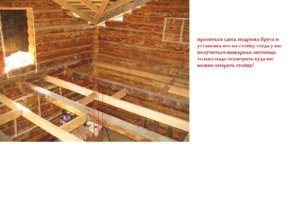

Не буду здесь приводить все мои сомнения и размышления на тот период…. хотя приходила отчаянная мысль обрезать балку перекрытия и поставить столб….

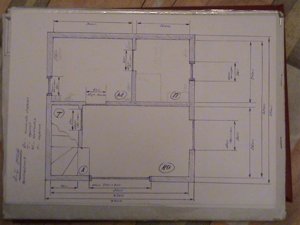

Мои чертежи с поэтажной планировкой, сделанные тогда:

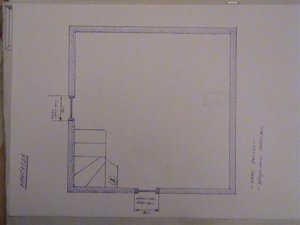

фото 1 - первый этаж
фото 2 - мансардный этаж

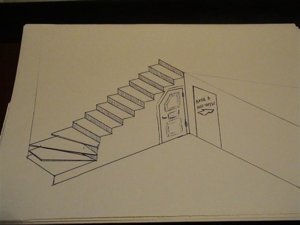

А вот мои мысли по поводу лестницы, как бы ее хотел расположить (согласно плана в верху):

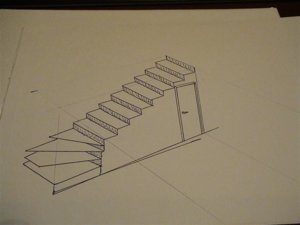

фото 3 - вариант со стандартной дверью
фото 4 - вариант с обрезанной

Забежные ступени были актуальны, т.к. на них экономлю место и сокращаю длину лестницы. А под лестницей планируется туалет и лаз в подвальчик…

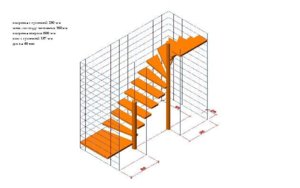

Вот немного вариантов, которые рассматривались…

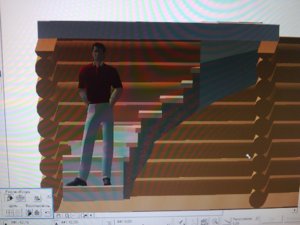

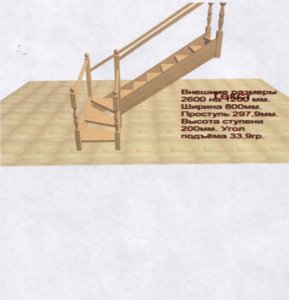

Но долго дело делается, а сказка быстро сказывается… В конце концов я пришел к такому варианту

и стал рассматривать изготовителей, кто мог воплотить мои мысли в жизнь. Наконец остановился на холдинговой структуре, в которой было целое подразделение, занимающееся реставрацией старых и исторических зданий. В конце лета переговорив с мастером, выдал ему все мои расчеты и замеры, получил проект моей лестницы

и в середине августа лестница пошла в раскройку. Угол подъема получается 43 градуса, но это из-за расстояния - ширина проема 2500... в целом я уложился в принятые 45% - максимальный комфортный угол подъема. Единственное, что меня смущало - ширина ступенек прямого марша - 227 мм кажется маловато для опоры ноги... У меня 41-й, а это 275мм….. но главное нога супруги и дочери встает нормально…



у нас лаз в "подвальчик"(технический подпол) тоже под лестницей )

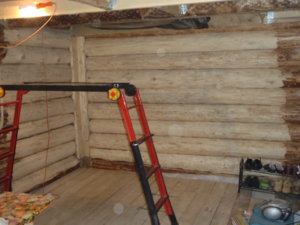

Прежде чем установить лестницу, нужно было подготовить под нее место…. Чем я и занялся в выходные 21 августа…

Для начала занялся конопаткой угла где буду ставить лестницу и подготовкой к шлифовке бревен. День как-то пролетел незаметно. В воскресенье позавтракали и я приступил к шлифовке...
Опробовал сначала ленточной шлифмашинкой - не понравилось, долго и из-за неровностей бревна и сучков шлифует неравномерно.

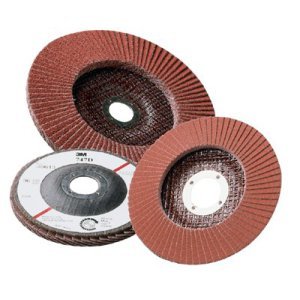

Взял УШМ и лепестковый круг

тоже не понравилось.
взял поставил тарелку опорную эластичную от kwb и дисковый фибровый круг зерно 27


и работа пошла быстро. Особенно понравилось, что зачищает до шва паза и сучки заглаживает хорошо. Не достать было только там, где большие сучки или искривление дерева.
В итоге на стенку 1950х1000 и 1950х2500 ушло полтора диска 27 и два 60.
Диски брал в наборе из 5 штук 27/60х2/120х2.

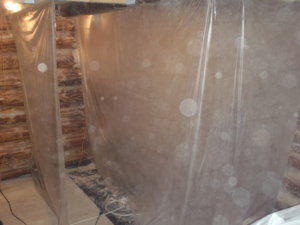

Правда от мелкой пыли не спасла пленка, которой завесил угол. Пришлось вешать еще один экран из пленки и накрывать вещи в остальной части первого этажа пленкой...

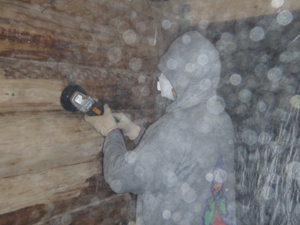

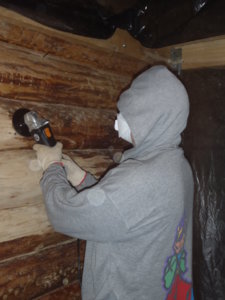

Вот фото процесса

Попробовал маску от пыли такую:

забилась быстро. Еще очки от неё запотевают моментально, пришлось часто протирать.

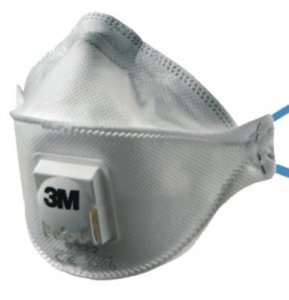

Потом попробовал маску с клапаном

Дело пошло лучше, очки запотевали меньше, т.к. выдох происходил через клапан и вниз. Забивается пылью также быстро, но можно встряхнуть. Хватило её до конца работы.
Работать пришлось с перекурами на протирание очков, подметание от осевшей пыли/опилок, дать возможность болгарке остыть, да и самому подышать на улице свежим воздухом.

К 6 часам вечера угол был готов. Потом пришлось собирать опилки и пылесосить KARCHERом, привезенным из дома... и чистить сам пылесос...

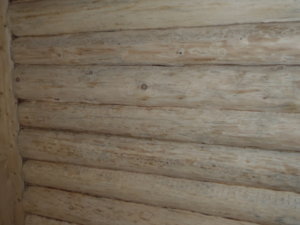

Вот что получилось и для сравнения шлифованная и не шлифованная часть.

После шлифовки дерево оголило свою структуру, стало пегим, т.к. снял слои древесины не равномерно из-за сучков и повреждений бревна, полученных когда его корили и передвигали захватом/манипулятором "фишки".

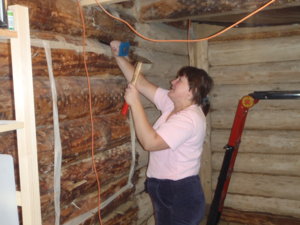

Супруга целый день была на улице. Стремянку я ж убрал... После уборки я пошел отдохнуть, а супруга решила внести свой вклад…. взялась конопатить стенку… да так вошла в раж, что проконопатила и те места где будут окна, т.е. я их выпилю.



У нас было так мало места, что рассматривался только винтовой вариант.
Обдумывал, конечно, муж, мне осталось только "принять работу")
Поразилась простоте решения даже больше, чем эстетической составляющей.
Может, пригодится кому идея. Раз уж разговор про лестницы зашёл.
Устанавливается вертикальная металлическая опора (труба), и на неё, как в детской пирамидке нанизываются поочерёдно то ступенька, то сегмент бревна. Остальное понятно по фото



Рассматривал я винтовой вариант, но у стенки не поставить - при подъеме головой о балку перекрытия будем биться...

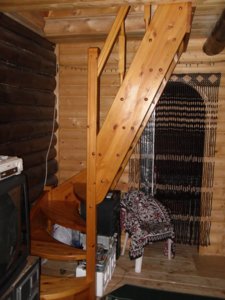

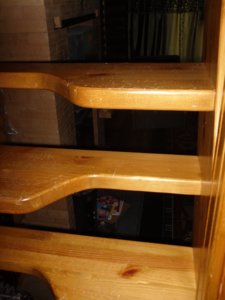

Рассматривал я и с "гусиным шагом" как у соседа, но беда в том, что спуск нужно начинать на ступени с определенной ноги....пару раз мы с супругой у соседа оступались, и это на трезвую голову!!!!



В последнее воскресение августа решил все же еще раз шлифануть бревно до состояния по выражению нашей подружки с FH Skissa Натальи - "чтоб обниматься и целоваться можно было с ними"

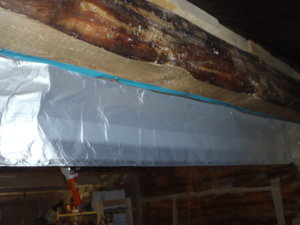

Подвесил пленку.
Кстати, сейчас продается очень удобный укрывной материал. Взял вот такой в рулоне с лентой клейкой по краю (в этот раз взял с матерчатой лентой, т.к. устал ждать пока снимут паллету и сделают выкладку с бумажной, разница в 30 рублей) высота 270. Брал 210, но чей то при высоте моих межэтажных лаг 195, до пола доставали еле еле...
Чтоб не отклеилась, укрепил кнопками...


Начал шкурить фибровыми кругами с зерном 120, почти ошкурил короткий участок. Когда осталось ошкурить два бревнышка, болгарка приказала долго жить... т.е. искранула и все - умерла!
То ли я её (войдя в раж) перегрел, хотя шкурил с остановками, то ли мелкая древесная пыль набилась и замкнула что...
В общем пришлось прибраться, пропылесосить все, собрать вещи и ехать домой.

Заехал в мастерскую, чтоб сдать болгарку в ремонт...диагностика стоит 250 + потом еще цена сгоревшей детали + за работу... В итоге решил купить новую.

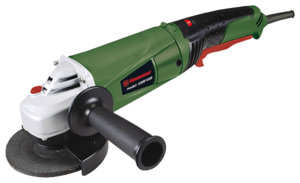

Заскочил в 220 Вольт и купил две с регулируемыми оборотами HAMMER USM1050A и BOSCH GWS 850 CE, но дал маху!! В их интернет-магазине они значатся 1490 и 2468, блин а когда все оформил и пробил чек в итоге оказалось, что при покупке в магазине их цена 2480 и 3595!! ААААА...плюнул и купил.
Порадовало одно, что обе покрутил в руках и подключал к сети. А еще выяснилось, что у Хаммера боковая ручка, идущая в комплекте в коробке, на штатное место не встает! Просто тупо не вкручивается!! Три коробки вскрыли - везде такая фишка!! Продавцы правда пошуршали на складе и принесли нормальную ручку, которая легко встает на оба штатных места.
НЕ знаю как бы было, если б купил в интернет-магазине!



В пятницу вернулись на дачу, т.к. с 1 сентября я пошел в отпуск….
А уже в субботу встречал мастеров лестничных дел. Я думал, что они как минимум приедут на микроавтобусе….ничего подобного...
Начальник производства приехал на своем джипике, в котором и уместился весь мой комплект лестницы!! Еще два мастера ехали следом с инструментом на скромном ВАЗ-2107.
Я их оставил разгружаться, показал где подключать инструмент и поехал с супругой в Мельниково в аптеку, т.к. накануне при замене наждачного фибрового диска, ключ соскочил с шайбы крепления и я об край рассек указательный палец правой руки до кости в месте сгиба первой и второй фаланги (если считать от кисти), а за ночь рана воспалилась и кисть здорово опухла.

Отсутствовали мы минут 30-40. Когда вернулись, то прямой марш был уже собран и мастера уже прилаживали забежные ступени.
Комплект лестницы состоял из косуара прямого марша, второго косуара прямого марша, забежных ступенек и косуара пристеночного. В косуарах выбраны пазы для ступенек и подступенков. Набирали так: вставляли две ступеньки и между ними подступенок. В уже просверленные отверстия крепили саморезами 75 или 50, проклеивали торцы ступенек силиконовым монтажным клеем. Начальник производства, зовут его Андрей, пояснил, что сажают на этот силиконовый герметик, чтоб можно иметь возможность разобрать лестницу в случае ремонта.
Набрав все ступени, поставили лестницу на место - вошла как родная. и это несмотря на то, что размеры снимал я самолично, а Андрей видел только мои размеры и фотографии места установки!

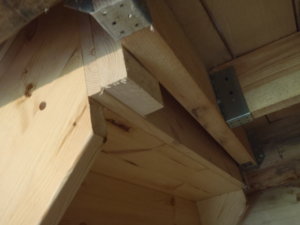

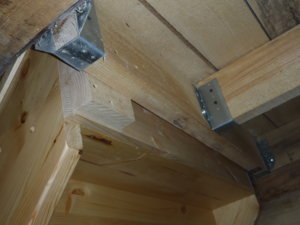

Поставили первый столб и установили подступенок первой забежной ступени. Далее, закрепили лестницу в верху в месте упора. Т.к. часть косуара, который ближе к стене уперся в место, где у меня поперечина держится на стальном упоре и отверстие крепежа косуара пришлось на шестигранную шляпку болта, который держит упор. В общем решили закрепить косуар при помощи стального уголка, который валялся у меня в коробке с крепежом. Замечу, что это единственная деталь, которую я дал мастерам, все остальное было у них предусмотрено и рассчитано!

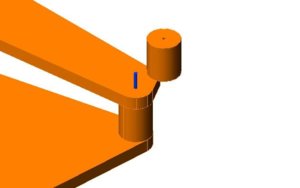

Настала очередь установки перил и балясинок. Для начала установили опорный столб на верху. Затем рассчитали расстояние между балясинами и засверлили отверстия под углом. Чтобы отверстие для крепежа балясины было строго вертикальным, Андрей торцовкой пильнул кусочек бруска, под углом как и основание ограждения, и сделал отверстие в центре под тем же углом. Этот брусочек он назвал коммутатор, потом через него сверлились все отверстия в нижней и верхней планках крепления.
Все балясинки наклонного ограждения были отпилины под нужным углом заранее в цеху. В их основаниях был отмечен и зазенкован центр под саморез. Далее основание балясинки смазывали герметиком, вставляли саморез в отверстие планки и намеченное отверстие в балясинке и затягивали саморез. Сначала собрали все балясинки по низу, потом приложили верхнюю планку и также затянули саморезы. Ставили на 50 саморез. Затем одели получившийся заборчик на косуар и вставили верхнню планку в паз перила. Перила закрепили с помощью смаореза с торцов опорных столбов. Да, еще в нижней планке перкой выбрали отверстие под саморез (но не на всю глубину а под заглушку!), чтоб прикрепить к косуару. На пролет сделали 4 таких отверстия.
Фото 1 и 2 - коммутатор.

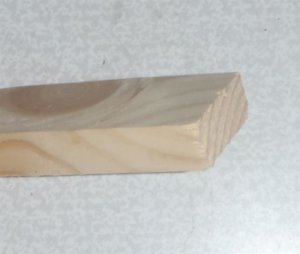

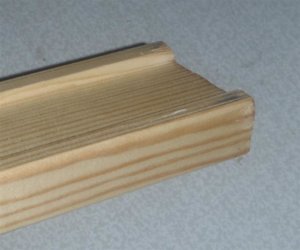

Фото 3 - нижняя П-образная планка, основа балясинок.

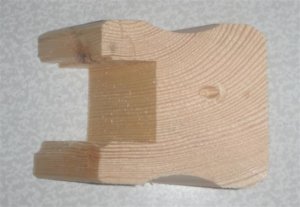

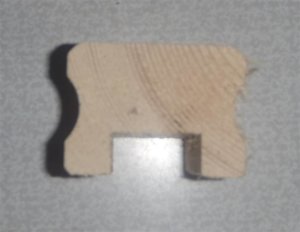

Фото 4 - кусочек перила с пазом

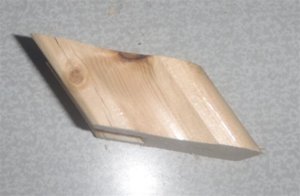

Фото 5 - кусочек планки который вставляется в паз перила.

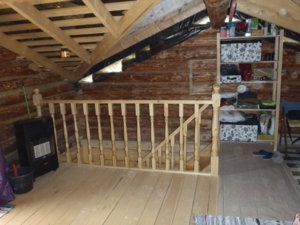

По технологии как собирали перила ограждения, собрали перила закрывающие пролет. Там все было проще и быстрее. Столбы на мансарде я попросил не притягивать сильно, т.к. буду перестилать пол. В итоге мастера работали где-то с 11 до 14 - и лестница была готова! Мы их накормили обедом и отпустили восвояси….

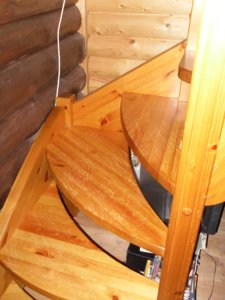

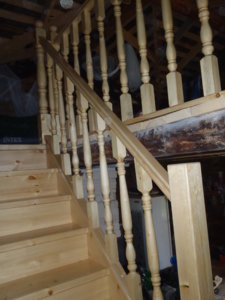

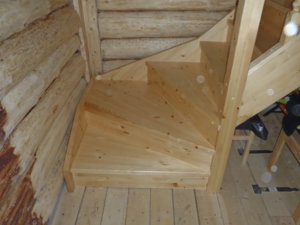

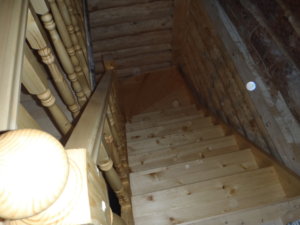

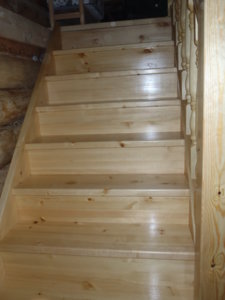

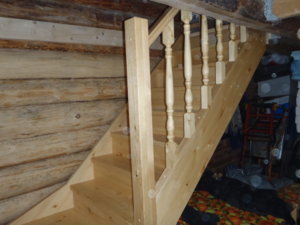

А вот и сама наша красавица



Отличная лестница получилась

Я тоже этим магазином пользуюсь) По счастливой случайности один из их магазинов недалеко от нашей городской квартиры.
Оформляю заказ на сайте и указываю "самовывоз" и откуда. Убиваешь сразу двух зайцев: и цены интернетные, а не розничные, и проверить есть возможность. Ещё и проконсультируют
Это так, на будущее



А мне они не нравятся, т.к. если не заказал через сайт, то в магазине цена уже другая - в бОльшую сторону.... Консультируют не всегда грамотно, в основном продвигают свою марку HAMMER, инструмент который делают в Китае по их заказу и не всегда качественный, так сказать одноразовый.... Да и сервис у них никакой.... Они у меня просто в пуле поставщиков моих хотелок.... Что-то бывает дешевле у них, что- то у ВСЕ ИНСТРУМЕНТЫ или МОЛОТОК.... чаще стал покупать просто на интернет площадках не специализированных и даже московских, потому как бывает дешевле выходит с доставкой из Москвы до квартиры, чем аналогичный в Питере за которым еще и ехать нужно.... В общем мониторю где дешевле....
